La fiabilité d'un assemblage dépend de l'adéquation entre l'équerre, sa fixation et l'environnement. Pour éviter tout jeu mécanique ou rupture par cisaillement, il est crucial d'utiliser des pièces renforcées pour les charges lourdes et de respecter un ancrage minimal de 40 mm. Garnir l'ensemble des perçages avec des fixations certifiées est indispensable pour garantir la capacité portante de l'assemblage.
Vos assemblages manquent-ils de rigidité malgré un serrage excessif ? De nombreuses erreurs d'assemblage par équerres proviennent d'un mauvais dimensionnement face aux efforts de cisaillement ou d'un oubli des distances minimales aux bords du bois. Ce guide technique détaille les points de contrôle pour garantir la stabilité mécanique et la durabilité de vos structures porteuses.

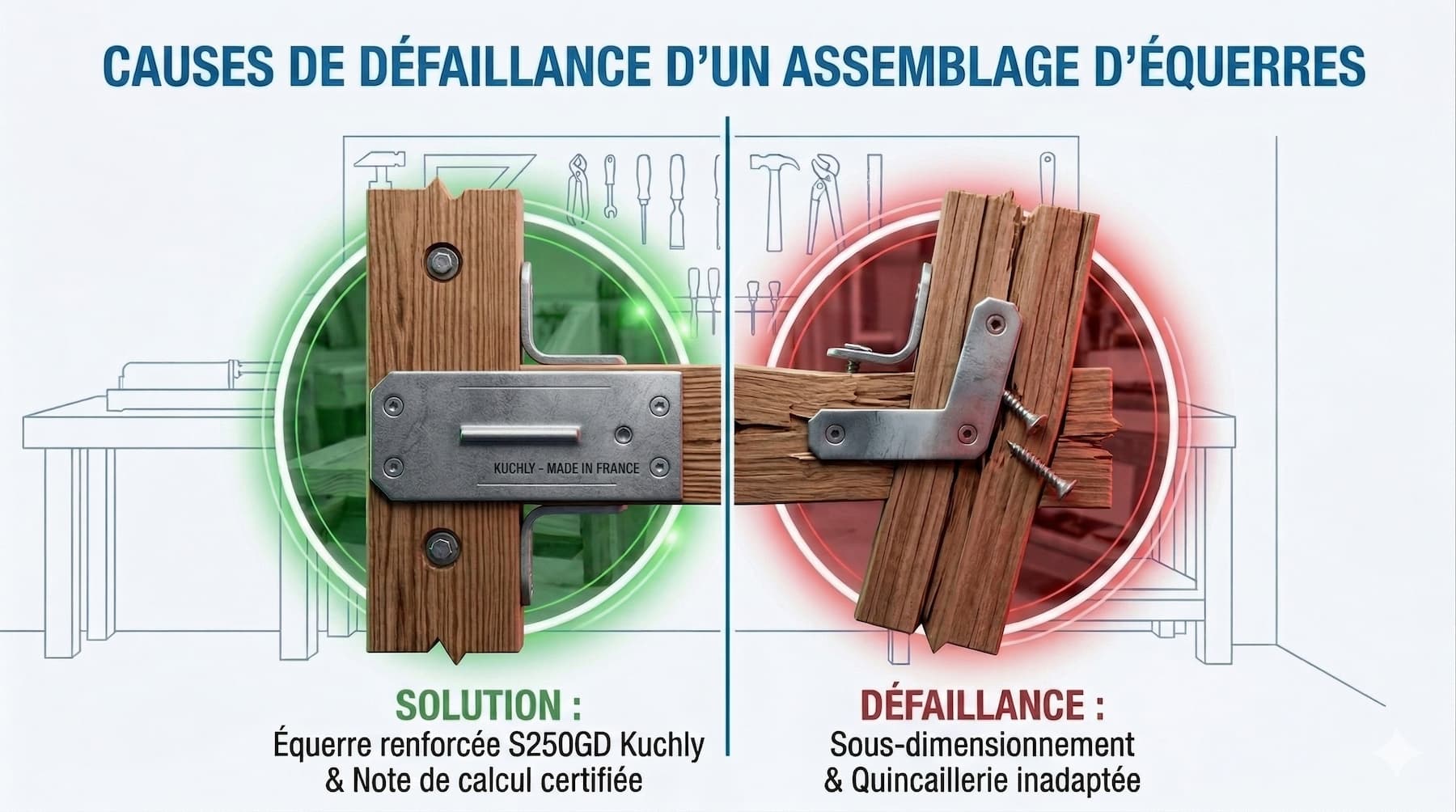

Pourquoi l'assemblage avec des équerres échoue-t-il si souvent ?
Même pour un professionnel aguerri, certaines erreurs techniques évitables compromettent gravement la pérennité des structures. Un assemblage défaillant résulte rarement d'un manque de force brute lors de la pose, mais plutôt d'une accumulation de détails négligés. Ces erreurs invisibles créent du jeu mécanique dans le temps, impactant directement la durabilité de l'ouvrage.
Un mauvais choix d'équerre peut entraîner des sinistres coûteux. Il est impératif d'analyser les forces en jeu avant de fixer quoi que ce soit pour garantir la sécurité structurelle. Un montage réussi se prépare bien avant l'intervention sur chantier ; la rigueur lors de la conception évite les ajustements improvisés qui affaiblissent l'ensemble.
Nous allons décortiquer les erreurs classiques de fixation pour garantir une stabilité irréprochable et une tenue mécanique parfaite sur le long terme.
Erreurs de choix du matériel
Avant de sortir la visseuse, tout commence par la sélection de la pièce métallique adaptée à votre contrainte spécifique.
Choisir une équerre standard pour une application en charge lourde
Il faut différencier l'équerre simple de la version renforcée. Le renfort au pli est déterminant pour la rigidité globale. Sans lui, la pièce s'ouvre sous une pression constante. Le procédé d'emboutissage chez Kuchly SA induit un écrouissage au niveau du pli à 90°, ce qui renforce la structure même de l'acier et garantit une résistance accrue sans ajouter de poids inutile à l'assemblage.
Consultez ce guide sur l'équerre renforcée ou standard : quelles différences pour approfondir.
Négliger le matériau selon l'environnement
L'acier galvanisé S250 GD-Z275 convient parfaitement pour l'extérieur standard. Il offre une protection durable contre la corrosion. Pourtant, certains milieux exigent une résistance chimique supérieure. L'inox s'impose pour les milieux agressifs comme le bord de mer ou l'alimentaire. Une équerre mal protégée rouillera en quelques mois, fragilisant toute la structure porteuse de façon invisible.
Mal évaluer l'épaisseur de tôle nécessaire
L'épaisseur doit correspondre à la charge et au support. Une tôle trop fine pliera sous l'effort mécanique. À l'inverse, un excès d'épaisseur peut compliquer inutilement la fixation. Analysez l'adéquation entre le substrat et la pièce : une équerre de 5 mm sur un support fragile n'a aucun sens technique — la fixation lâchera bien avant que l'équerre ne travaille.
Erreurs de préparation et de positionnement
Une fois le matériel en main, la qualité du résultat dépend de la précision de votre mise en place initiale.
Négliger la préparation des surfaces avant fixation
La surface doit être plane et propre. La poussière ou les irrégularités empêchent un contact parfait et créent des micro-jeux dès le départ. Un assemblage stable exige une planéité totale des supports. Si le bois est voilé ou le béton rugueux, l'équerre travaillera de travers, avec un risque de rupture de la fixation par cisaillement. Poncez ou rectifiez si nécessaire.
Mal positionner l'équerre avant serrage
L'alignement est la clé d'un montage réussi. Un décalage de quelques millimètres induit des contraintes parasites qui fatiguent le métal prématurément. Utilisez des serre-joints pour maintenir la pièce en place lors du perçage. Un mauvais positionnement est souvent impossible à rattraper.
Serrer les fixations avant l'alignement final
C'est l'erreur classique du professionnel pressé. Un serrage définitif trop précoce bloque tous les défauts. Approchez d'abord les vis sans les bloquer pour conserver une marge de manœuvre. Voici la marche à suivre :
- Positionner l'équerre sans serrer
- Vérifier l'alignement global
- Contrôler l'équerrage
- Effectuer le serrage définitif
Erreurs de fixation
Le choix de l'équerre est une chose, mais la manière dont vous l'ancrez dans le support en est une autre, tout aussi vitale.
Utiliser des fixations inadaptées au support
Le diamètre des vis doit correspondre aux perçages de l'équerre. N'utilisez pas de vis trop petites qui flottent dans le trou — cela réduit drastiquement la résistance au cisaillement. Adaptez la cheville au matériau : béton plein ou brique creuse. Pour le bois, privilégiez les tirefonds ou les vis structurelles. Les trous oblongs permettent de gérer les contraintes de pose : choisissez toujours la fixation recommandée par le fabricant.
Sous-estimer le nombre d'équerres nécessaires
Une seule équerre crée un point de pivot dangereux. Elle ne peut pas contrer les moments de torsion seule. Il faut répartir les efforts sur plusieurs points. Sur une ossature bois, multiplier les fixations évite l'effet de bras de levier qui arrache les vis.
Oublier le jeu de dilatation thermique
Le métal bouge avec les variations de température. Si vous bloquez tout rigidement, la structure va souffrir : bruits de craquement, déformations, fixations cassées. Utilisez les trous oblongs pour permettre un léger mouvement longitudinal, indispensable sur les bardages métalliques ou les structures en plein soleil.
Erreurs de contrôle
Même avec le meilleur matériel, un contrôle rigoureux en fin de pose reste votre seule assurance qualité.
Ne pas vérifier l'équerrage avant serrage définitif
Ne faites pas confiance à votre œil seul. Un angle qui semble droit peut être faux de plusieurs degrés. Deux techniques fiables et accessibles sur chantier, sans outil de métrologie :
- Méthode 3-4-5 (Pythagore) : 3 unités sur un montant, 4 sur la traverse, la diagonale doit mesurer exactement 5
- Contrôle par les diagonales : les deux diagonales d'un cadre doivent être égales
- Vérification au fil à plomb pour les éléments verticaux
Ignorer les normes pour les structures porteuses
Pour un carport ou une charpente, les normes sont strictes. Vérifiez la traçabilité et l'origine de l'acier utilisé. Les produits Kuchly SA sont fabriqués en France avec un acier sourcé en Europe, répondant aux exigences normatives européennes. Exigez des certificats de conformité pour vos chantiers importants.

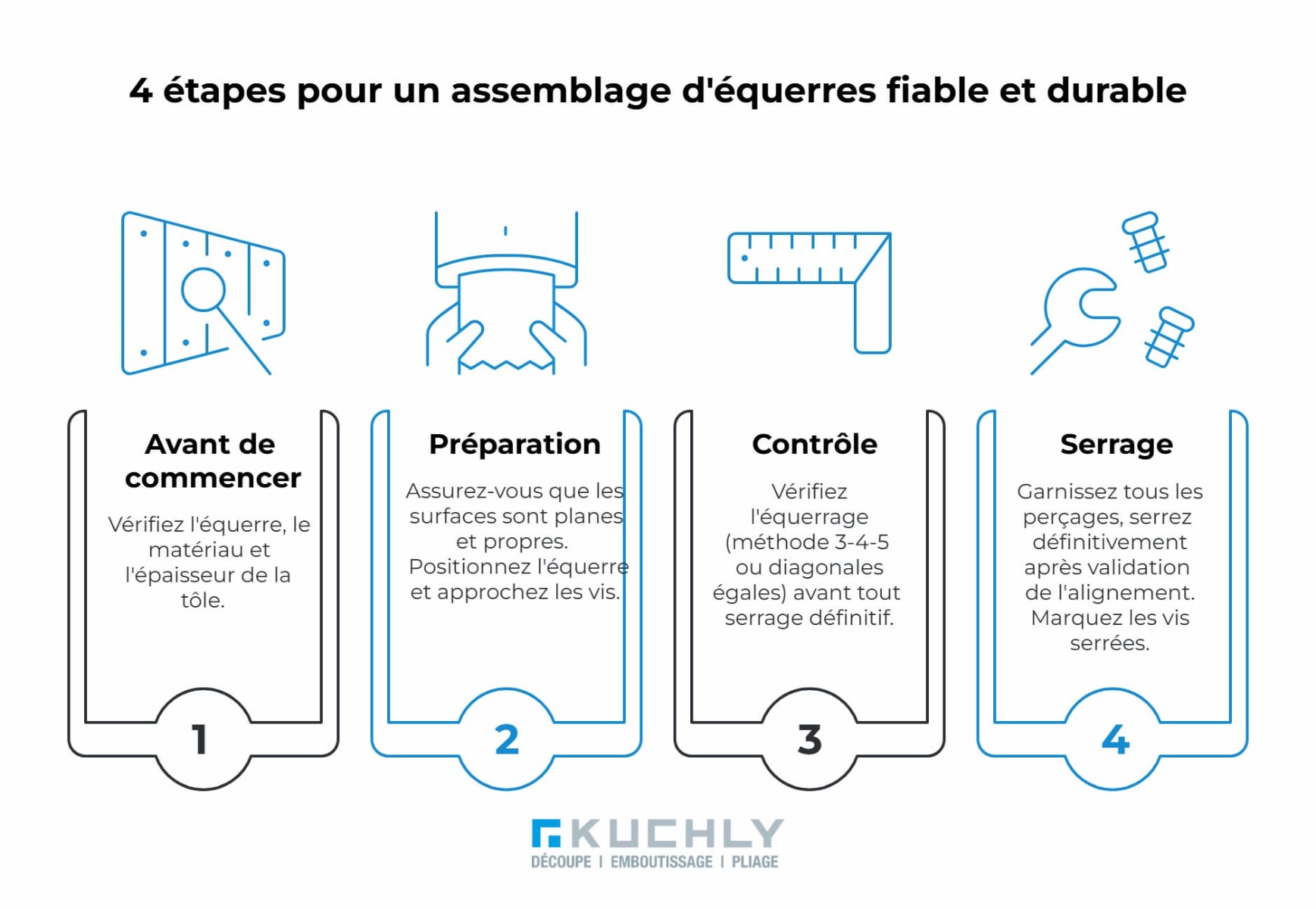

Checklist avant serrage définitif
Pour ne rien oublier, voici un récapitulatif technique à consulter avant de donner le dernier tour de clé à votre structure.
- ✓ L'équerre est adaptée à la charge et à l'environnement (galvanisé ou inox)
- ✓ Les surfaces de contact sont planes, propres, sans jeu visible sous la semelle
- ✓ L'équerre est correctement positionnée et maintenue avant serrage
- ✓ L'équerrage a été vérifié (méthode 3-4-5 ou contrôle des diagonales)
- ✓ Tous les perçages sont garnis de fixations certifiées au bon diamètre
- ✓ Le type de fixation correspond au support (béton, brique, bois massif)
- ✓ Les trous oblongs sont utilisés sur les structures exposées aux variations thermiques
- ✓ Les vis serrées sont marquées pour éviter tout oubli sur les gros assemblages
Conclusion
La réussite d'un assemblage tient autant à la qualité des composants qu'à la rigueur de la pose. Éviter ces erreurs classiques transforme un montage sous-dimensionné en structure fiable et durable. Le choix du bon matériau reste le socle du travail — la préparation des surfaces et le contrôle de l'équerrage en sont les étapes indispensables.
Les équerres Kuchly SA sont fabriquées en France, en acier sourcé en Europe, par un procédé d'emboutissage qui garantit un écrouissage au niveau du pli à 90°. La rigueur de pose est la signature d'un travail bien fait.
Découvrir la gamme d'équerres métalliques Kuchly SA
FAQ
Il est formellement déconseillé de recouper ou de tordre une équerre pour compenser un défaut d'alignement. Toute modification structurelle annule immédiatement sa résistance théorique certifiée. Si l'équerre ne s'ajuste pas naturellement, cela révèle un problème d'équerrage en amont qu'il convient de corriger sur la structure elle-même.
La résistance mécanique du support (classes C18 ou C24) est déterminante. Utilisez des vis structurelles ou des tirefonds avec un ancrage d'au moins 40 mm, et respectez une distance de pose minimale par rapport aux bords du bois — généralement 5 fois le diamètre de la fixation — pour éviter que le matériau ne fende.
Chaque trou est calculé pour contribuer à la reprise de charge globale. Laisser des perçages vides réduit significativement la capacité portante de l'assemblage. Garnissez l'ensemble des trous avec des fixations certifiées adaptées au diamètre du perçage.
Pour des structures sous abri ou en milieu humide standard (Classe de service 2), l'acier galvanisé S250GD Z275 est recommandé. Pour des expositions directes aux intempéries ou des milieux agressifs (bord de mer), l'inox est indispensable.
La méthode 3-4-5 reste la plus fiable sur chantier : 3 unités sur un montant, 4 sur la traverse, la diagonale doit mesurer exactement 5 pour confirmer un angle de 90°. Le contrôle de l'égalité des deux diagonales complète cette vérification.
Une équerre unique agit comme un point de pivot face aux forces de torsion. Multipliez les points de fixation et répartissez les efforts. L'utilisation d'équerres renforcées par emboutissage offre une rigidité accrue. Dans certains cas critiques, doubler les équerres ou intégrer des contreventements est indispensable.
