La différence entre une équerre standard et une équerre renforcée tient à la présence d’une nervure d’emboutissage au niveau du pli et, le plus souvent, à une épaisseur de tôle supérieure. Une équerre standard est destinée aux assemblages légers, tandis qu’une équerre renforcée est conçue pour reprendre des charges plus élevées et limiter la déformation sous contrainte.
Entre une équerre standard et une équerre renforcée, la différence n’est pas qu’une question de “plus gros” ou “plus solide” : elle tient surtout à la façon dont la pièce résiste à l’ouverture de l’angle et aux efforts (cisaillement, arrachement, flexion) liés à la charge et au support (bois, béton, métal). Ce guide vous aide à identifier les critères fiables pour choisir la solution adaptée à votre projet, que ce soit pour de l’agencement, de la menuiserie ou des assemblages plus structurels.

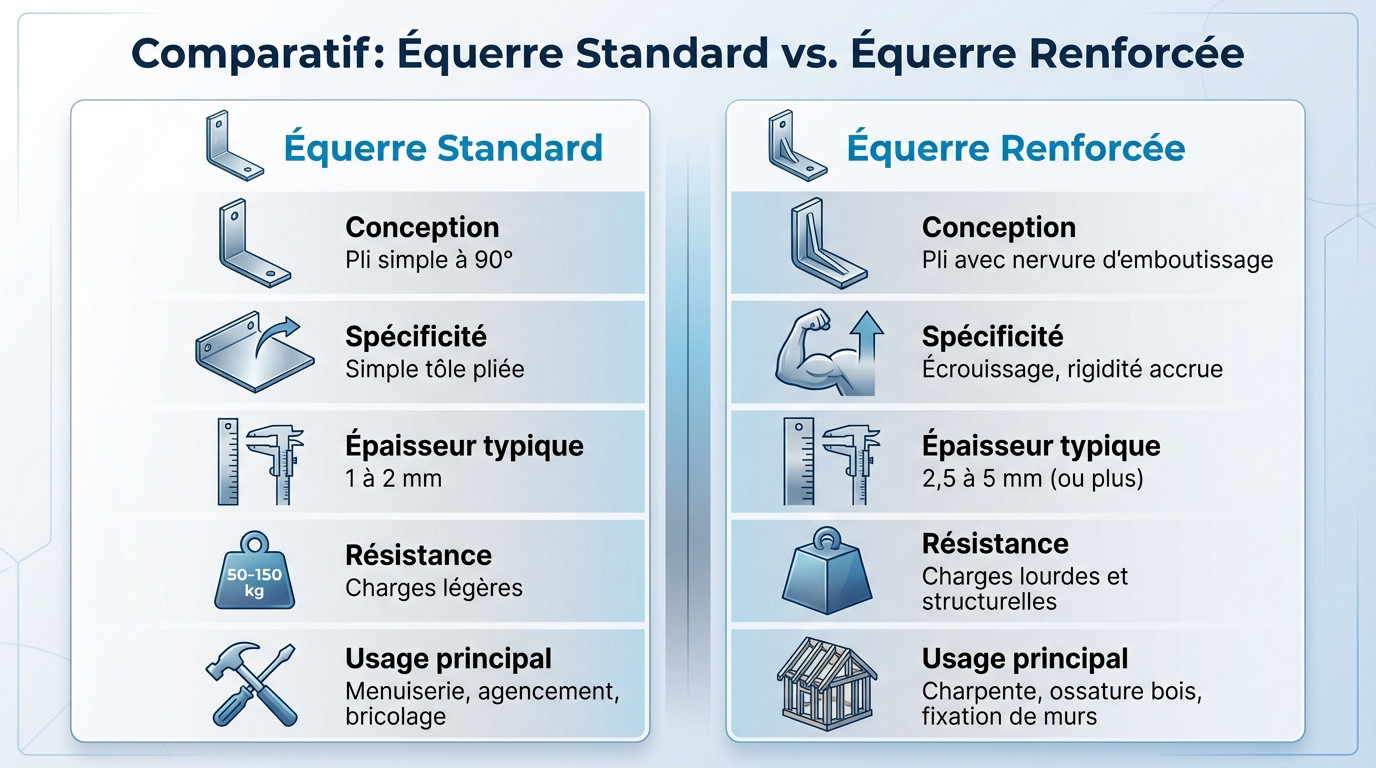

Différences de conception entre une équerre standard et une équerre renforcée
Le renfort : ce qui change vraiment la rigidité
La différence la plus fréquente entre les deux familles est la présence d’un renfort au niveau du pli à 90° : nervure d’emboutissage, relief de rigidification, ou renfort formé. Ce détail de conception limite l’ouverture de l’angle et augmente la tenue à la déformation lorsque l’assemblage est sollicité.
À l’inverse, une équerre standard est généralement une tôle pliée (sans nervure) : elle convient très bien pour maintenir un angle droit sur des assemblages modérés, mais montre ses limites plus vite lorsque les contraintes augmentent.
Capacité de charge et comportement sous contrainte
Dans la pratique, une équerre renforcée est souvent choisie pour des usages plus exigeants : charpente, ossature bois, reprises d’efforts, ancrages soumis à des charges importantes. Cela ne signifie pas qu’une standard est “mauvaise” : elle est simplement prévue pour des contraintes plus faibles.
Important : on évite de raisonner uniquement “au feeling” (taille ou épaisseur). La charge admissible dépend du modèle, du support et surtout du type de fixation. La seule méthode fiable consiste à consulter les fiches techniques / fiches produit et à respecter le plan de pose recommandé.
Pour valider un choix, référez-vous aux caractéristiques et charges admissibles indiquées sur les fiches produit.

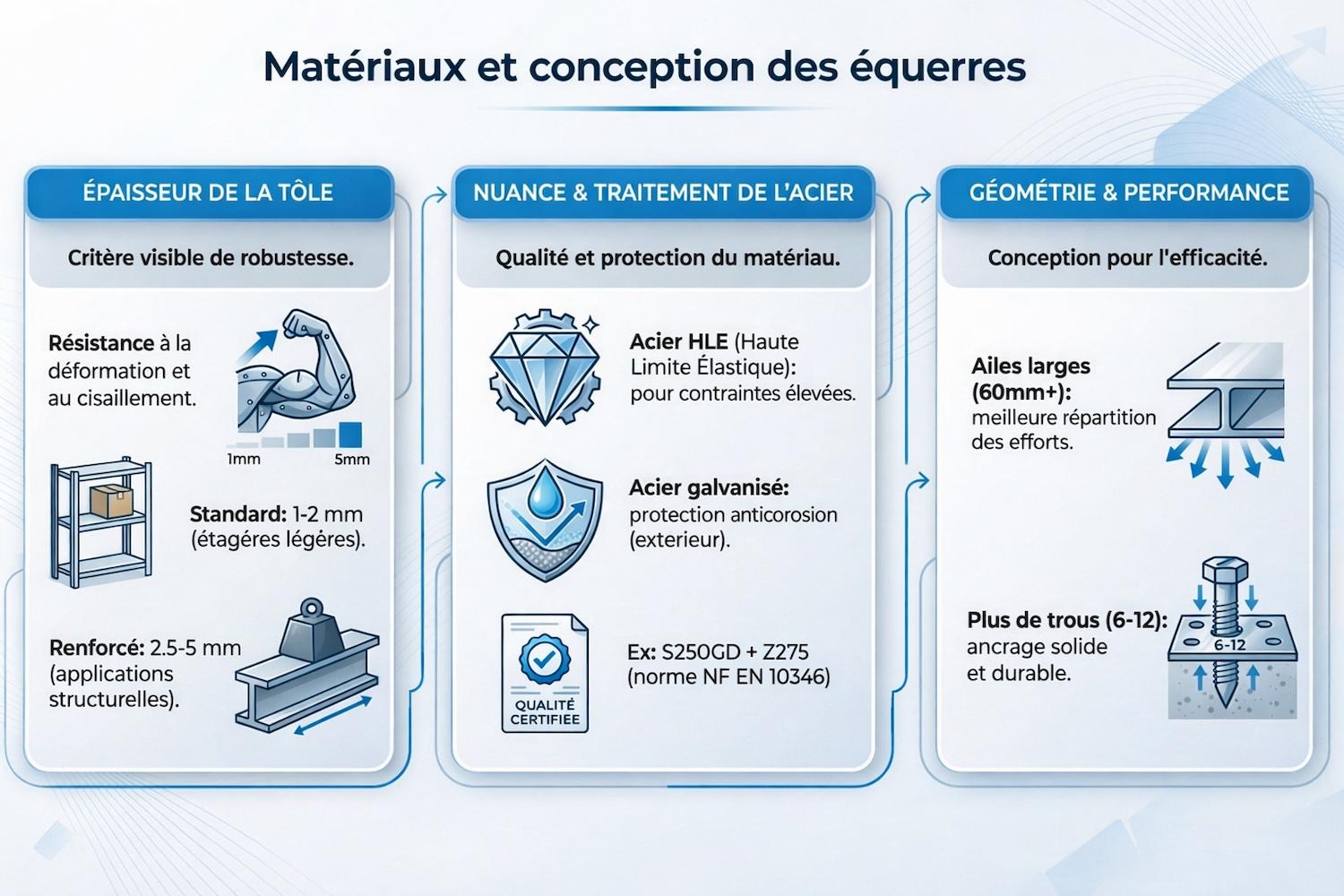

Matériaux et caractéristiques mécaniques des équerres
La forme joue un rôle clé, mais la performance d’une équerre dépend aussi de la matière et de sa protection. Deux équerres visuellement proches peuvent avoir des comportements très différents selon l’acier utilisé, l’épaisseur et le traitement de surface.
Épaisseur de la tôle : premier critère de résistance
Une tôle plus épaisse offre, en général, une meilleure résistance à la déformation. C’est un bon indicateur pour repérer des gammes plus robustes, mais ce n’est pas suffisant à lui seul : la géométrie du renfort, la qualité de l’acier, l’implantation des trous et la fixation influencent tout autant le résultat.
En pratique, on constate souvent qu’à partir d’environ 2,5 à 3 mm on entre sur des modèles orientés “structure”, mais la validation doit toujours se faire via la fiche technique (charges admissibles + fixations recommandées).
Traitement de surface : galvanisation, inox… selon l’environnement
Le traitement de surface est déterminant, surtout pour l’extérieur ou les environnements humides. L’acier galvanisé est très courant pour limiter la corrosion. Pour des milieux plus agressifs (bord de mer, atmosphère humide permanente, etc.), une solution inox peut être pertinente.
Dans tous les cas, le bon réflexe est de choisir une équerre et une visserie compatibles (éviter certaines associations de métaux dans des conditions favorisant la corrosion).
Géométrie et perçages : répartition des efforts et tenue de l’ancrage
La largeur des ailes, l’implantation des trous et leur nombre influencent la répartition des efforts et la qualité d’ancrage. Une équerre renforcée propose souvent une implantation pensée pour des fixations nombreuses et bien réparties, afin de limiter les concentrations de contraintes.

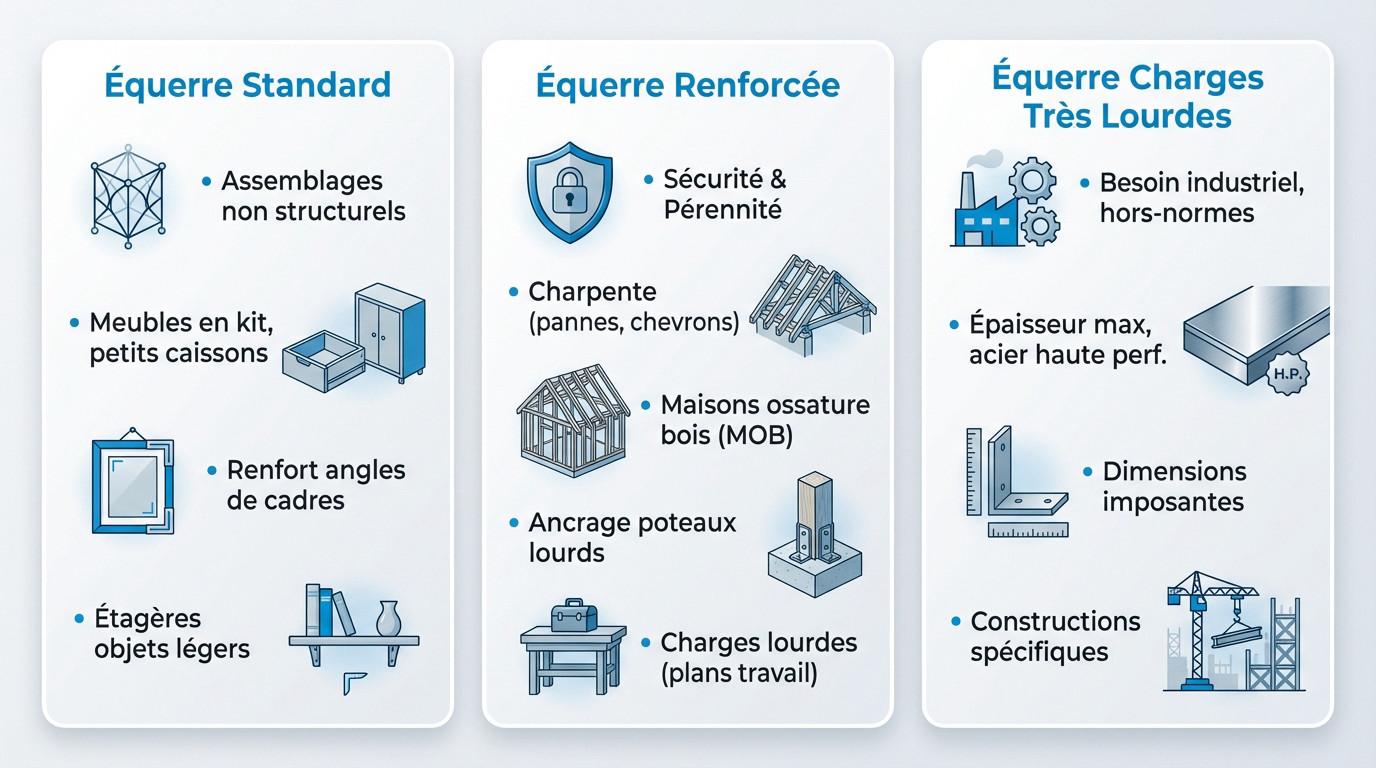

Équerre standard ou équerre renforcée : quels usages selon la charge et l’application ?
Au-delà des caractéristiques techniques, la bonne question est simple : quel niveau de contrainte votre assemblage va-t-il réellement subir ? Charge, vibrations, chocs, humidité, nature du support… ce sont ces éléments qui guident le choix.
Usages adaptés aux équerres standards
L’équerre standard convient aux assemblages où l’objectif principal est de maintenir un angle et de stabiliser un élément sans reprise d’efforts structurels importants. Elle est courante pour :
- agencement intérieur et menuiserie légère,
- montage de meubles, caissons, cadres,
- renforts d’angles sur des éléments peu chargés,
- petites étagères ou supports de charges modérées (selon support et visserie).
Applications nécessitant une équerre renforcée
Dès qu’un assemblage est porteur ou soumis à des contraintes élevées (efforts répétés, charges importantes, sécurité), l’équerre renforcée devient un choix plus pertinent. Exemples fréquents :
- Assemblages de charpente : fixation de pannes, chevrons, éléments porteurs (selon dimensionnement).
- Ossature bois (MOB) : liaisons de montants, lisses, solives.
- Ancrage sur béton : structures type pergola, carport, platines / supports.
- Fixations à risque : zones exposées aux vibrations, efforts d’arrachement, ou contraintes combinées.
Pour approfondir ces usages en charpente bois, vous pouvez consulter notre sélection d’équerres de charpente.
Cas des assemblages soumis à des contraintes très élevées
Pour des besoins particulièrement exigeants (grandes reprises d’efforts, assemblages spécifiques), il existe des gammes dédiées “charges lourdes”. Dans ce cas, le choix se fait impérativement à partir des caractéristiques techniques et des charges admissibles affichées sur les fiches produit.
Ces situations concernent également certains montages spécifiques, comme les structures de serres, les échafaudages fixes ou les installations temporaires soumises au vent, aux charges réparties et aux sollicitations répétées. Dans ces cas, les équerres utilisées doivent offrir une rigidité élevée, une géométrie adaptée et un ancrage sécurisé, afin de garantir la stabilité de l’ensemble sur la durée.
Selon votre configuration, vous pouvez consulter la sélection d’équerres pour charges lourdes.
Pose et fixation des équerres : impact sur la résistance de l’assemblage
Une équerre renforcée n’exprime son potentiel que si la fixation est adaptée. Une visserie inappropriée ou une mise en œuvre approximative peut réduire fortement la résistance globale de l’assemblage, même avec une pièce de qualité.
Le principe est simple : l’ancrage (vis, tirefonds, boulons, pointes, chevilles…) doit être dimensionné pour les mêmes efforts (cisaillement, arrachement) que l’équerre et pour le support réel (bois, béton, métal).
4 règles de pose à retenir
- Respecter la fixation recommandée (type, diamètre, longueur, entraxes) indiquée sur la fiche produit quand elle existe.
- Utiliser un maximum de perçages utiles : plus la fixation est répartie, plus l’effort est mieux repris (à condition d’utiliser la visserie adaptée).
- Assurer un appui parfait : l’équerre doit être plaquée sur les deux faces avant serrage.
- Penser “assemblage complet” : support + équerre + fixation doivent être cohérents (matière, corrosion, efforts).
En cas d’hésitation sur un point porteur, le bon réflexe est de valider sur fiche technique (charge admissible + plan de fixation). C’est la meilleure façon de sécuriser l’ouvrage dans la durée.
À noter : certaines références proposées sur equerres.fr sont fabriquées en France par KUCHLY, spécialiste de l’emboutissage et de la fabrication de pièces métalliques. Pour en savoir plus : KUCHLY.
Quelle est la différence entre une équerre standard et une équerre renforcée ?
La différence repose principalement sur la conception : l’équerre renforcée intègre un renfort de rigidité au niveau du pli et, selon les modèles, une tôle plus épaisse, ce qui améliore sa tenue sous contrainte par rapport à une équerre standard.
Dans quels cas faut-il utiliser une équerre renforcée ?
Une équerre renforcée est recommandée pour les assemblages soumis à des contraintes mécaniques élevées, notamment en charpente, en ossature bois, pour l’ancrage de structures ou les installations exposées à des efforts répétés.
Une équerre standard peut-elle suffire pour certains usages ?
Oui, une équerre standard convient parfaitement aux assemblages légers, à l’agencement intérieur et à la menuiserie, dès lors que les charges restent modérées et que la fixation est adaptée.
Comment vérifier qu’une équerre est adaptée à la charge ?
La vérification passe par la consultation des charges admissibles indiquées sur la fiche produit et par le respect des conditions de pose et de fixation recommandées par le fabricant.
Pourquoi la fixation est-elle déterminante pour la résistance de l’assemblage ?
La résistance globale dépend de l’ensemble support–équerre–fixation. Une fixation inadaptée ou incomplète peut fortement réduire la tenue mécanique, même avec une équerre renforcée.
